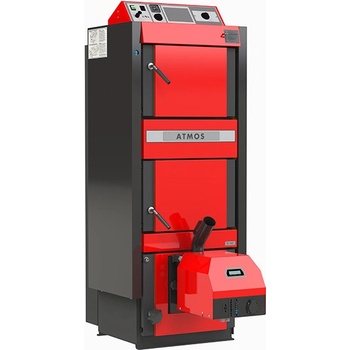

Atmos DC 30 SPX

Kombinovaný kotel na dřevo a pelety

Řada kombi kotlů ATMOS DC18SP, DC25SP, DC30SPX, DC32SP umožňuje ekologické spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety. Kotel umožňuje střídání paliv, ruční topení dřevem a plně automatické topení peletami. V případě potřeby lze samozřejmě, koupit kotel bez hořáku, s tím, že si jej zákazník pořídí později anebo jej použije z minulého kotle.

Kotel je konstruován jako těleso se třemi nad sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, tak jak to známe u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zepředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Spalovací systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují, a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem, a proto si vystačíme s jedním komínem.

Účinnost kotle dle typu je 88,9 - 92,5 %

Výhody kotlů ATMOS

• možná kombinace jednotlivých druhů paliv – střídání paliva bez úprav na kotli dřevo + pelety
• vysoká účinnost při jednotlivých palivech – prakticky stejná jako u speciálních kotlů na pelety (až 92,3 % při jmenovitém výkonu)
• levnější řešení – sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření (komín) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější
• malý zastavěný prostor – oproti více kotlům
• jeden komín a kouřovod
• ekologický provoz – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
• dotovaný kotel
• možnost volby dvířek levá/pravá
• kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva

Instalace

Kotel s kompaktním zásobníkem AZPD a pneumatickou dopravou APS250S

Kotel DCxxSP se standardním zásobníkem na pelety 500 l

Doporučené zapojení s Laddomatem 22 a vyrovnávací (akumulační) nádrží

Doporučeným zapojením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např. 2000 l), které navíc umožňují vytápění akumulace elektřinou nebo připojení solárních panelů.

Regulace kotlů

Provoz kotle je řízen zcela automaticky na požadovanou výstupní teplotu vody, tak aby byla zajištěna co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží:

• Regulátor tahu HONEYWELL
• Kotlový (regulační) termostat
• Spalinový termostat
• Termostat na čerpadlo
• Hlavní vypínač a přepínací vypínač provozu kotle

Kotle a hořáky DCxxSP/SPX jsou v provedení (model od 2018) vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do kotle/hořáku, pomocí servopohonu, při topení dřevem nebo peletami.

Kotle jsou vybaveny čidlem teploty spalin AGF2 a čidlem teploty vody kotle KTF20 pro funkci automatického startu hořáku po dohoření dřeva. Dále jsou kotle vybaveny dvěma čidly (TV a TS) KTF20 pro ovládání hořáku podle dvou teplot na akumulační nádrži. Celý komplet je tak prodáván v maximální výbavě, pro plně automatický režim a jednoduchou instalaci „plug and play“.

Regulátor tahu FR 124

Odtahový ventilátor a kouřové hrdlo

Servopohon BELIMO a vzduchová regulační klapka

Ovládací panel se standartní regulací

Složení panelu:

Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem. Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03

Technické informace

Nákres pro kotle DCxxSP/SPX

Legenda k nákresu kotle  1.

Těleso kotle 25.

Výplň dvířek – Sibral 2.

Dvířka plnící (vrchní) 26.

Těsnění dvířek – šňůra 18 x 18 3.

Dvířka popelníková (prostřední) 27.

Žáruvzdorná tvarovka – půlměsíc (clona dvířek) 4.

Odtahový ventilátor 28.

Hořák na pelety ATMOS A25  5.

Žáruvzdorná tvarovka – tryska 29.

Regulace primárního vzduchu 6.

Ovládací panel 30.

Regulace sekundárního vzduchu 7.

Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout) 31.

Žáruvzdorná tvarovka – kul. prostor – (dřevo) 8.

Regulační klapka 32.

Žáruvzdorná tvarovka – zadní čelo kul. prostoru – (dřevo) 9.

Žáruvzdorná tvarovka – prodloužení kulového prostoru – (pelety) 33.

Termostat na čerpadlo 10.

Žáruvzdorná tvarovka – kulový prostor – (pelety) 34.

Pojistka (6,3A) T6,3A/1500 – typ H 11.

Těsnění trysky – 12 x 12 35.

Spalinový termostat 12.

Dvířka – pro hořák na pelety (spodní) 36.

Přepínací vypínač I-0-II 13.

Roztápěcí záklopka 37.

Koncový spínač s tlačítkem 14.

Žáruvzdorná tvarovka – zadní čelo kulového prostoru – (pelety) 38.

Kondenzátor pro odtahový ventilátor – 1 μF 15.

Čistící víčko 39.

Sibralové těsnění pod hořák 16.

Clona 40.

Měřící místo pro analyzátor spalin 17.

Táhlo zatápěcí záklopky 41.

Servopohon Belimo s klapkou 18.

Teploměr 19.

Clona rámečku 20.

Vypínač s kontrolkou

K – hrdlo kouřovodu 21.

Brzdič (pouze DC30SPX)

L – výstup vody z kotle 22.

Regulátor výkonu – Honeywell FR 124

M – vstup vody do kotle 23.

Chladící smyčka proti přetopení

N – nátrubek pro napouštěcí kohout 24.

Regulační termostat

P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)

Rozměry kotlů

DC18SP

DC25SP

DC30SPX

DC32SP

A 1665 1665 1665 1742

B 757 957 957 957

C 643 643 643 678

D 1375 1375 1375 1448

E 150/152 150/152 150/152 150/152

F 65 65 65 70

G 207 207 207 184

H 1436 1436 1436 1507

CH 212 212 212 212

I 212 212 212 212

J 6/4″ 6/4″ 6/4″ 6/4″

Hořák

Používaný hořák na pelety pro kotle DC18SP, DC25SP, DC30SPX, DC32SP

HOŘÁK NA PELETY ATMOS A25 (pro modely DCxxSP/SPX) – Kód: H0048

Hořáky v provedení pro modely DCxxSP/SPX) jsou vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do hořáku, pomocí servopohonu, při topení dřevem nebo peletami.

• Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1.
• Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí
• Řízení hořáku: elektronická regulace AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulaci.
• Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:

Možnost využití dvou rezervních výstupů R a R2 pro různé aplikace

Možnost zapojení čtyř různých čidel TS, TV, TK a TSV

TS – čidlo spodní na nádrži

TV – čidlo vrchní na nádrži

TK – čidlo kotle nebo prostřední čidlo na nádrži

TSV – čidlo spalin nebo solárního panelu

• řízení hořáku podle dvou teplot na vyrovnávací nádrži
• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu
• ovládání solárního systému přímo z hořáku
• automatický startu hořáku po dohoření dřeva u kotlů DCxxSP/SPX

Hořáky jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru  6 – 8 mm, o délce 10 – 25 mm a výhřevnosti 16 – 19 MJ.kg-1. Hořák není určen pro pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě je nutné spalovací komůrku hořáku čistit jednou denně

Pro hořák ATMOS A25 jsou určeny tyto dopravníky:

• Šnekový dopravník pro hořák ATMOS A25 – DA1500 o délce 1,5 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA2000 o délce 2 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA2500 o délce 2,5 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA3000 o délce 3 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA4000 o délce 4 m a průměru 75 mm
