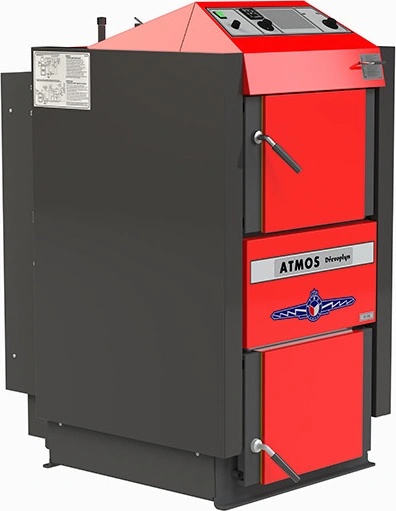

Atmos DC 25 S L

Ekologické zplynovací kotle na dřevo

Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 8 až 3 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.



Výhody zplynovacích kotlů na dřevo ATMOS

-
Možnost spalovat velké kusy dřeva

-
Velký zásobník paliva - dlouhá doba hoření

-
Vysoká účinnost 81 až 87 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu

-
Ekologické spalování - kotel dle ČSN EN 303-5 třídy 3, 4, 5

-
Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře

-
Chladící smyčka proti přetopení – bez rizika poškození kotle

-
Automatické vypnutí kotle po dohoření paliva – spalinový termostat

-
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )

-
Kotel bez trubkovnice - snazší čištění

-
Malé rozměry a nízká hmotnost

-
Vysoká kvalita

Životní prostředí

Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR. Kotle jsou dle ČSN EN 303-5 zařazeny do třídy 3, a proto je na ně poskytována dotace ze Státního Fondu životního prostředí.

Instalace

Kotle ATMOS musí být zapojeny s LADDOMATEM 21, 22 nebo termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Osvědčení a certifikace

Všechny kotle ATMOS jsou certifikovány ve zkušebnách pro jednotlivé země určení: SZÚ Brno, TÜV München - Německo, Rusko, Bělorusko, Litva, Lotyšsko, Ukrajina, Švédsko SP, Polsko a Rakousko, Slovensko, Maďarsko, dle platných norem - ČSN EN 303-5.

Chráněno průmyslovým patentem.

Kotle ATMOS Generátor DC 20GS, DC 25GS, DC 32GS a DC 40GS s velkým příložným prostorem vyloženým keramikou pro optimální kvalitu spalování. Je to skutečný generátor na dřevoplyn.

DC 18 S, DC 22 S, DC 25 S, DC 32 S,

DC 40 SX, DC 50 S

ATMOS Dřevoplyn

DC 20 GS, DC 25 GS, DC 32 GS, DC 40 GS,

DC 50 GSX, DC 70 GSX

ATMOS Generátor

Pohled do horní přikládací komory

Pohled do horní přikládací komory

Pohled do spodní spalovací komory

Pohled do spodní spalovací komory

Odtahový ventilátor

minimalizuje kouření při přikládání a provozu kotle

Chladící smyčka proti přetopení

DC 100

DC 70 S, DC 75 SE



hoření plamene

ve spodní spalovací komoře v kulovém prostoru



Regulace kotlů

Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80-90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80-85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Od roku 2002 jsou kotle navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70% jmenovitého výkonu i bez ventilátoru.

Panel se standartní regulací

Složení panelu:

Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový  termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle ( ventilátoru ) jednoduchým způsobem.

Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle

Panel s elektronickou regulací ATMOS ACD 01

Složení panelu:

Hlavní vypínač, bezpečnostní termostat, pojistka 6,3 A a elektronická regulace ACD 01

Ekvitermní regulace je vybavena funkcemi pro řízení provozu kotle ( ventilátoru ) , čerpadla v kotlovém okruhu, dvou topných okruhů  ,ohřevu TUV a řízení solárního ohřevu.

Provedení panelu se zabudovanou elektronickou regulací ACD 01 je vyráběno jako varianta u kotlů DC 25 S, DC 32 S, DC 25 GS.

Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

ATMOS Dřevoplyn

Velikost přikládací komory



Legenda k nákresu kotlů

1.

Těleso kotle

14.

Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru

2.

Dvířka plnící

15

Víko čistící

3.

Dvířka popelníková

16

Clona

4.

Ventilátor odtahový(S)

17

Táhlo roztápěcí záklopky

5.

Žáruvzdorná tvarovka - tryska

18

Teploměr

6.

Ovládací panel

19

Clona topeniště

7.

Bezpečnostní termostat

20

Vypínač

8.

Regulační záklopka

22

Regulátor výkonu - Honeywell FR124

9.

Žáruvzdorná tvarovka - u typu GS - bok topeniště

23

Chladící smyčka

10.

Žáruvzdorná tvarovka -u typu GS- kulový prostor L+P

24

Termostat ventilátoru

11.

Těsnění - trysky

25

Výplň dvířek - Sibral

12.

Žáruvzdorná tvarovka - půlměsíc

26

Těsnění dvířek - šňůra 18x18

13.

Zatápěcí záklopka

27

Spalinový termostat





DC

15 E

DC

18 S

DC

22 S

DC

25 S

DC

32 S

DC

40 SX

DC

50 S

DC

70 S

DC

20 GS

DC

25 GS

DC

32 GS

DC

40 GS

DC

50 GSX

DC

70 GSX

DC

75SE

DC

100

A

1180

1180

1180

1180

1260

1260

1260

1380

1260

1260

1260

1410

1563

1681

1480

1670

B

690

770

970

970

970

970

1170

1170

770

970

970

970

1042

1068

1470

1180

C

590

590

590

590

670

670

670

670

670

670

670

670

678

678

770

980

D

690

872

872

872

946

946

946

1050

946

946

946

1092

997

1054

1153

1260

E

150 (152)

150 (152)

150 (152)

150 (152)

150 (152)

150 (152)

150 (152)

180

150 (152)

150 (152)

150 (152)

150 (152)

150 (152)

180

180

200

F

65

65

65

65

75

75

75

90

75

75

75

75

70

70

75

80

G

200

200

200

200

184

184

180

325

185

185

185

185

184

184

194

550

H

930

930

930

930

1000

1000

1000

1230

1000

1000

1000

1137

1287

1407

1234

320

CH

220

220

220

220

256

256

256

-

256

256

256

256

256

256

306

-

I

190

190

190

190

240

240

240

240

240

240

240

240

256

256

306

250

J

6/4"

6/4"

6/4"

6/4"

6/4"

6/4"

2"

2"

6/4"

6/4"

6/4"

2"

2"

2"

2"

2"



Typ

ATMOS

DC

15 E

DC

18 S

DC

22 S

DC

25 S

DC

32 S

DC

40 SX

DC

50 S

DC

70 S

DC

20 GS

DC

25 GS

DC

32 GS

DC

40 GS

DC

50 GSX

DC

70 GSX

DC

75 SE

DC

100

Rozsah výkonu (kW)

10-14,9

14-

20

15-

22

17-

25/27

24-

35

28-

40

35-

49,9

49-70

14-

20

17-

25

24-

32

28-

40

35-

49

70

75

99

Předep. tah komína (Pa)

18

20

23

23

24

24

25

30

20

23

25

25

25

30

30

35

Hmotnost kotle (kg)

280

265

324

326

366

368

433

515

343

431

436

485

538

571

700

820

Objem vody (l)

45

45

58

58

80

80

89

93

64

80

80

90

120

132

190

294

Obsah násypky (dm3)

66

66

100

100

140

140

180

180

87

125

125

170

210

210

345

400

Max. délka dřeva (mm)

330

330

530

530

530

530

730

730

330

530

530

530

530

530

1000

730

Spotř. na top. sez. Ø (prost. metry)

15

20

22

25

35

40

50

70

19

25

32

40

50

70

75

99

Předepsané palivo

Suché dřevo o výhřevnosti 15-18 MJ/kg, průměr 80-150 mm a vlhkosti 12-20%

průměr 100-200 mm

Minimální teplota vratné vody

65 °C

Účinnost (%)

81 - 90 %

83%

89%

Třída kotle dle ČSN EN 303-5

3

4

4

4

4

4

4

3

4

4

4

4

5

4

3

3

Dotované kotle v ČR



•

•

•

•

•

•



•

•

•

•

•
