Immergas VICTRIX EXTRA 12 PLUS 3.033704

VICTRIX EXTRA 12 PLUS

Immergas VICTRIX EXTRA 12 PLUS je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelném výkonu 1,9 - 12,0 kW určený k vytápění s možností ohřevu TUV v nepřímotopném stacionárním zásobníku.Kotel VICTRIX EXTRA 12 PLUS je vybaven modulovaným, energeticky úsporným čerpadlem a konfigurovatelným relé, které lze přes rozhraní el. desky využít například pro řízení externího oběhového čerpadla či může posloužit jako výstup případné poruchy kotle. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP či zónových centrál.

Třída sezonní energetické účinnosti vytápění - A

Nová konstrukce kondenzačního výměníku

Nerezová spirála kondenzačního výměníku

Samonastavitelný plynový ventil - automatická kontrola spalování

Integrovaná klapka spalin

Přehledný digitální displej

Energeticky úsporné modulované čerpadlo

Elektrické krytí IPX5D

Možnost připojit nepřímotopný zásobník - trojcestný ventil v základní výbavě

Regulace okruhu TUV je již v základní výbavě kotle

Nastavitelný by-pass v základní výbavě

Ekvitermní regulace v základní výbavě

Konfigurovatelné relé v základní výbavě

Možnost připojit zónové jednotky DIM ErP

Možnost připojení modulačního termostatu CARV2

Možnost připojit desku relé

Funkce vysoušení podlahy v základní výbavě

Třída NOx - 6

Rozměry a připojení

VICTRIX EXTRA 12 PLUS

V přívod el. proudu

RR studená voda - plnění kotle 1/2"

G přívod plynu 3/4"

SC odvod kondenzátu

RU zpátečka z okruhu bojleru 3/4" *

R zpátečka z topného systému 3/4"

MU výstup do okruhu bojleru 3/4" *

M výstup do topného systému 3/4" * pokud je nepřímotopný bojler instalován

Technická data

VICTRIX EXTRA 12 PLUS

Energetický štítek (klikněte pro zvětšení)

Základní údaje

Kategorie

II2H3P

Typ spotřebiče

B23/33/53pC13/13x/33/43/53/63/83/93

Váha bez vody kg 29,5

Váha s vodou kg 32,8

Výška mm 748

Šířka mm 440

Hloubka mm 260

Příkon - výkon

Min. - max. příkon kW 2,0-12,2

Min. - max. výkon - ohřev TUV kW 1,9-12,0

Min. - max. výkon - vytápění kW 1,9-12,0

Účinnost

Účinnost při min. / max. výkonu a tepelném spádu 80-60°C % 95,5 / 98,2

Účinnost při min. / max. výkonu a tepelném spádu 50-30°C % 107,0 / 108,8

Účinnost při min. / max. výkonu a tepelném spádu 40-30°C % 107,6 / 109,1

Třída NOx -- 6

Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C % 0,72 / 0,10

Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C % 0,04 / 1,7

Plynová část

Vstupní tlak plynu G20/G31 mbar 20 / 37

Průměr trysky hořáku pro G20/G31 mm 5,7 / 5,7

Topný systém

Max. tlak v topném systému bar 3

Max. teplota v topném systému °C 90

Rozsah regulace teploty v topném systému °C 20-85

Celkový objem expanzní nádoby l 10,0

Využitelný objem expanzní nádoby l 5,1

Přetlakování expanzní nádoby bar 1

Objem vody v kotli l 3,3

Využitelný výtlak čerpadla při 1000 l/hod kPa 24,4

Elektrické připojení

Připojení na el. síť

V/Hz 230/50

Jmenovitý příkon

A 0,4

Instalovaný elektrický výkon

W 44

Příkon čerpadla - dle režimu

W 15 - 60

Stupň elektrického krytí --

IPX5D

Odvod spalin

Uzavřená spalovací komora ✔

Integrovaná klapka spalin ✔

Celkové množství spalin při max. výkonu kg/hod 20

Celkové množství spalin při min. výkonu kg/hod 3

CO2 při min. / max. výkonu % 8,8 / 8,8

Vážené NOx mg/kWh 22,0

Vážené CO mg/kWh 13,0

Teplota spalin při min. / max. výkonu °C 58 / 62

Maximální teplota spalin °C 78

Funkce kotle

Elektronické zapalování ✔

Elektronická modulace výkonu ✔

Systém adaptivního řízení spalování ✔

Elektronické modulované čerpadlo (PWM) ✔

Doběh čerpadla ✔

Protizámrazový systém ✔

Konfigurovatelné relé ✔

Autodiagnostika na displeji kotle ✔

Ekvitermní regulace v základní výbavě ✔

Regulace okruhu ohřevu TUV v základní výbavě ✔

Funkce vysoušení podlahy v základní výbavě ✔

H2READY ✔

Regulace

Prostorovým termostatem ON/OFF ✔

Řídicí jednotkou CARV2 - drátové provedení ✔

Řídicí jednotkou CARV2 - bezdrátové provedení ✔

Multizónovou centrálou ✔

Zónovou centrálou V2 ✔

Deskou relé ✔

• Výrobek k nahlédnutí zde: https://www.vipsgas.cz/victrix-extra-12-plus.html
• Objednací číslo výrobku: 3.033704

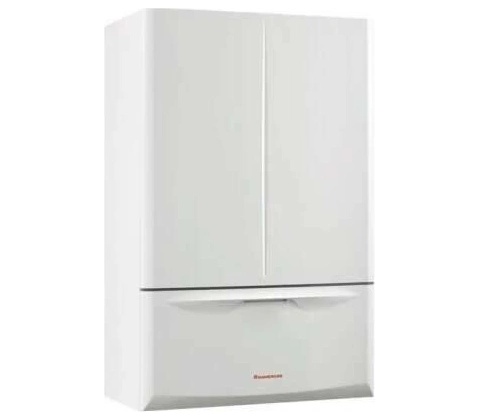

Obrázek je pouze ilustrativní.
