Atmos DC 70 GSX

Nabídne efektivní spalování, prostorný zásobník, velkou výhřevnost, spalinový termostat s automatickým vypnutím kotle po dohoření paliva a také pohodlnou obsluhu...
133 920 Kč
Doprava zdarma, Skladem
Doporučená nabídka Centrum Vytápění.cz
Do obchodu
Seřadit:

Nejlevnější nabídky (2)

Skladem • 1 variantaZdarma93 % • 1 268 recenzíDalší informace
Do týdne • 1 varianta1 499 Kč97 % • 8 759 recenzíShop roku 2022 - VítězDalší informace

Popis produktu

Ekologický zplynovací kotel na kusové dřevo vám nabídne efektivní a ekologické spalování, velký zásobník na palivo, možnost spalovat i objemnější kusy dřeva, velkou výhřevnost, spalinový termostat s automatickým vypnutím kotle po dohoření paliva, pohodlnou obsluhu, bezprašné vybírání popela a chladicí smyčku proti přetopení zamezující poškození kotle. Podstatou zplynovacích kotlů je generátorové zplynování, které využívá odtahového ventilátoru odsávajícího spaliny z kotle nebo tlačného ventilátoru vhánějícího spalovací vzduch rovnou do kotle. Velký přikládací prostor vyložený kvalitní keramikou zajistí dokonalé spalování a naprosto minimální odpadní plynné látky. Kotle jsou certifikované a chráněné průmyslovým patentem.

Kvalitní zpracování

Tělo kotle je vyrobené z kvalitního ocelového plechu. Tvoří ho násypka se zplynovací tryskou, která je doplněná podélným otvorem pro průchod plynů a spalin. Pod ní je umístěn dohořívací prostor s keramickými tvarovkami pro kompletní vyhoření vloženého paliva. Součástí zadní části kotle je svislý spalinový kanál se zatápěcí záklopkou.
Kvalitní zpracování

Parametry produktu

Výrobce
Způsob vytápění
na tuhá paliva
Typ
zplyňovací
Instalace
stacionární
Výkon
70 kW
Na dřevo
ano
Emisní třída
5
Se zásobníkem paliva
ano
Materiál
ocelové
Obsah palivové násypky
280 dm3
Objem zásobníku vody
170 l
Hmotnost
690 kg
Průměr kouřovodu
180 mm
Šířka
678 mm
Výška
1686 mm
Hloubka
1268 mm

Parametry produktu

Výrobce
Způsob vytápění
na tuhá paliva
Typ
zplyňovací
Instalace
stacionární
Výkon
70 kW
Na dřevo
ano
Emisní třída
5
Se zásobníkem paliva
ano
Materiál
ocelové
Obsah palivové násypky
280 dm3
Objem zásobníku vody
170 l
Hmotnost
690 kg
Průměr kouřovodu
180 mm
Šířka
678 mm
Výška
1686 mm
Hloubka
1268 mm

Popis produktu

Ekologický zplynovací kotel na kusové dřevo vám nabídne efektivní a ekologické spalování, velký zásobník na palivo, možnost spalovat i objemnější kusy dřeva, velkou výhřevnost, spalinový termostat s automatickým vypnutím kotle po dohoření paliva, pohodlnou obsluhu, bezprašné vybírání popela a chladicí smyčku proti přetopení zamezující poškození kotle. Podstatou zplynovacích kotlů je generátorové zplynování, které využívá odtahového ventilátoru odsávajícího spaliny z kotle nebo tlačného ventilátoru vhánějícího spalovací vzduch rovnou do kotle. Velký přikládací prostor vyložený kvalitní keramikou zajistí dokonalé spalování a naprosto minimální odpadní plynné látky. Kotle jsou certifikované a chráněné průmyslovým patentem.

Kvalitní zpracování

Tělo kotle je vyrobené z kvalitního ocelového plechu. Tvoří ho násypka se zplynovací tryskou, která je doplněná podélným otvorem pro průchod plynů a spalin. Pod ní je umístěn dohořívací prostor s keramickými tvarovkami pro kompletní vyhoření vloženého paliva. Součástí zadní části kotle je svislý spalinový kanál se zatápěcí záklopkou.
Kvalitní zpracování

Výhody zplynovacích kotlů

Výhodou je velký zásobník paliva a možnost spalovat i objemnější kusy dřeva, což zajistí dlouhou dobu hoření a velkou výhřevnost. Další předností je pohodlná obsluha, bezprašné vybírání popela díky odtahovému ventilátoru, snazší údržba díky absenci trubkovnice, kompaktní rozměry a malá hmotnost.
Výhody zplynovacích kotlů

Bezpečný provoz

Ekologický zplynovací kotel má spalinový termostat s automatickým vypnutím kotle po dohoření paliva a chladící smyčku proti přetopení, která efektivně snižuje riziko zbytečného poškození kotle. Díky tomu vám bude kotel dlouho dobře sloužit.
Bezpečný provoz

Ekologické spalování paliva

Ekologický přínos těchto kotlů spočívá v dokonalém spalování vloženého paliva s minimálním množstvím plynných odpadních látek vypouštěných do okolního prostředí. Kotle díky tomu vyhovují limitům pro získání známky „Ekologicky šetrný výrobek“ dle směrnice MŽP ČR.
Ekologické spalování paliva

Ekologické zplynovací kotle na  kusové dřevo
Zplynovací kotle na dřevo - GENERÁTOR na dřevoplyn - s odtah. ventilátorem - s chl. smyčkou
Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 8 až 3 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Výhody zplynovacích kotlů na kusové dřevo ATMOS

Možnost spalovat velké kusy dřeva (kusové dřevo)
Velký zásobník paliva - dlouhá doba hoření
Vysoká účinnost 81 až 87 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologické spalování - kotel dle ČSN EN 303-5 třídy 3, 4, 5, EKODESIGN 2015/1189
Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
Kotel bez trubkovnice - snazší čištění
Malé rozměry a nízká hmotnost
Vysoká kvalita

Životní prostředí
Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR. Kotle jsou dle ČSN EN 303-5 zařazeny do třídy 3, 4 a 5 (Ekodesign) a proto je na ně poskytována dotace ze Státního Fondu životního prostředí.
Instalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Osvědčení a certifikace
Všechny kotle ATMOS jsou certifikovány ve zkušebnách pro jednotlivé země určení: SZÚ Brno, TÜV München - Německo, Rusko, Bělorusko, Litva, Lotyšsko, Ukrajina, Švédsko SP, Polsko a Rakousko, Slovensko, Maďarsko, dle platných norem - ČSN EN 303-5.Chráněno průmyslovým patentem.

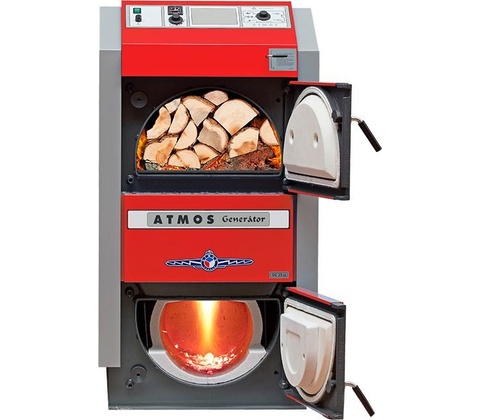

Kotle ATMOS Generátor DC 20GS, DC 25GS, DC 32GS a DC 40GS s velkým příložným prostorem vyloženým keramikou pro optimální kvalitu spalování. Je to skutečný generátor na dřevoplyn.

DC 18 S, DC 22 S, DC 25 S, DC 32 S, DC 40 SX, DC 50 S ATMOS Dřevoplyn

DC 20 GS, DC 25 GS, DC 32 GS, DC 40 GS, DC 50 GSX, DC 70 GSX ATMOS Generátor

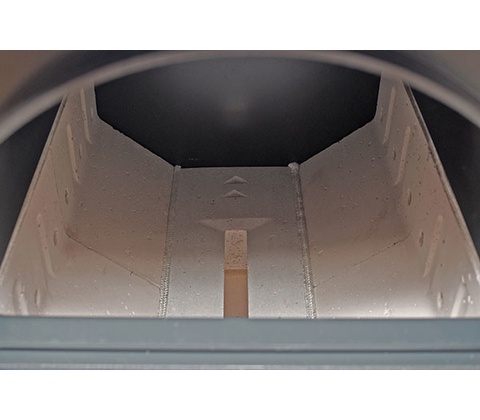

Pohled do horní přikládací komory

Pohled do horní přikládací komory

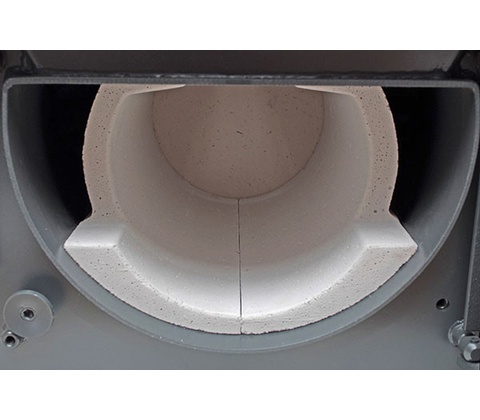

Pohled do spodní spalovací komory

Pohled do spodní spalovací komory

Odtahový ventilátor minimalizuje kouření při přikládání a provozu kotle

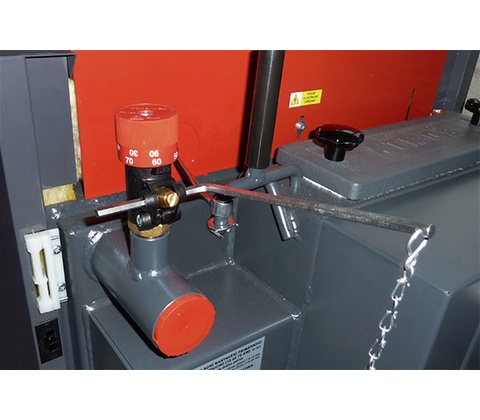

Chladící smyčka proti přetopení

DC 100

DC 70 S, DC 75 SE

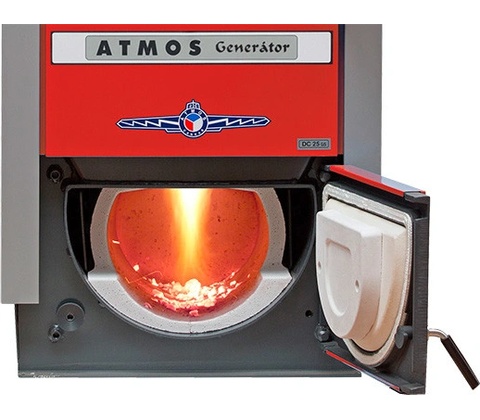

hoření plamene ve spodní spalovací komoře v kulovém prostoru
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80-90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80-85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124. Od roku 2002 jsou kotle navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70% jmenovitého výkonu i bez ventilátoru.
Panel se standartní regulací

Složení panelu: Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový  termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle ( ventilátoru ) jednoduchým způsobem. Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle
Panel s elektronickou regulací ATMOS ACD 01

Složení panelu: Hlavní vypínač, bezpečnostní termostat, pojistka 6,3 A a elektronická regulace ACD 01
Ekvitermní regulace je vybavena funkcemi pro řízení provozu kotle ( ventilátoru ) , čerpadla v kotlovém okruhu, dvou topných okruhů  ,ohřevu TUV a řízení solárního ohřevu. Provedení panelu se zabudovanou elektronickou regulací ACD 01 je vyráběno jako varianta u kotlů DC 25 S, DC 32 S, DC 25 GS.
Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

ATMOS Dřevoplyn

Velikost přikládací komory

Legenda k nákresu kotlů

1.
Těleso kotle
14.
Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru

2.
Dvířka plnící
15
Víko čistící

3.
Dvířka popelníková
16
Clona

4.
Ventilátor odtahový(S)
17
Táhlo roztápěcí záklopky

5.
Žáruvzdorná tvarovka - tryska
18
Teploměr

6.
Ovládací panel
19
Clona topeniště

7.
Bezpečnostní termostat
20
Vypínač

8.
Regulační záklopka
22
Regulátor výkonu - Honeywell FR124

9.
Žáruvzdorná tvarovka - u typu GS - bok topeniště
23
Chladící smyčka

10.
Žáruvzdorná tvarovka -u typu GS- kulový prostor L+P
24
Termostat ventilátoru

11.
Těsnění - trysky
25
Výplň dvířek - Sibral

12.
Žáruvzdorná tvarovka - půlměsíc
26
Těsnění dvířek - šňůra 18x18

13.
Zatápěcí záklopka
27
Spalinový termostat




DC 15 E
DC 18 S
DC 22 S
DC 25 S
DC 32 S
DC 40 SX
DC 50 S
DC 70 S
DC 20 GS
DC 25 GS
DC 32 GS
DC 40 GS
DC 50 GSX
DC 70 GSX
DC 75SE
DC 100

A
1180
1180
1180
1180
1260
1260
1260
1380
1260
1260
1260
1410
1563
1681
1480
1670

B
690
770
970
970
970
970
1170
1170
770
970
970
970
1042
1068
1470
1180

C
590
590
590
590
670
670
670
670
670
670
670
670
678
678
770
980

D
690
872
872
872
946
946
946
1050
946
946
946
1092
997
1054
1153
1260

E
150 (152)
150 (152)
150 (152)
150 (152)
150 (152)
150 (152)
150 (152)
180
150 (152)
150 (152)
150 (152)
150 (152)
150 (152)
180
180
200

F
65
65
65
65
75
75
75
90
75
75
75
75
70
70
75
80

G
200
200
200
200
184
184
180
325
185
185
185
185
184
184
194
550

H
930
930
930
930
1000
1000
1000
1230
1000
1000
1000
1137
1287
1407
1234
320

CH
220
220
220
220
256
256
256
-
256
256
256
256
256
256
306
-

I
190
190
190
190
240
240
240
240
240
240
240
240
256
256
306
250

J
6/4"
6/4"
6/4"
6/4"
6/4"
6/4"
2"
2"
6/4"
6/4"
6/4"
2"
2"
2"
2"
2"




Typ ATMOS
DC 15 E
DC 18 S
DC 22 S
DC 25 S
DC 32 S
DC 40 SX
DC 50 S
DC 70 S
DC 20 GS
DC 25 GS
DC 32 GS
DC 40 GS
DC 50 GSX
DC 70 GSX
DC 75 SE
DC 100

Rozsah výkonu (kW)
10-14,9
14- 20
15- 22
17- 25/27
24- 35
28- 40
35- 49,9
49-70
14- 20
17- 25
24- 32
28- 40
35- 49
70
75
99

Předep. tah komína (Pa)
18
20
23
23
24
24
25
30
20
23
25
25
25
30
30
35

Hmotnost kotle (kg)
280
265
324
326
366
368
433
515
343
431
436
485
538
571
700
820

Objem vody (l)
45
45
58
58
80
80
89
93
64
80
80
90
120
132
190
294

Obsah násypky (dm3)
66
66
100
100
140
140
180
180
87
125
125
170
210
210
345
400

Max. délka dřeva (mm)
330
330
530
530
530
530
730
730
330
530
530
530
530
530
1000
730

Spotř. na top. sez. Ø (prost. metry)
15
20
22
25
35
40
50
70
19
25
32
40
50
70
75
99

Předepsané palivo

Suché dřevo o výhřevnosti 15-18 MJ/kg, průměr 80-150 mm a vlhkosti 12-20%

průměr 100-200 mm

Minimální teplota vratné vody
65 °C

Účinnost (%)
81 - 90 %
83%
89%

Třída kotle dle ČSN EN 303-5
3
4
4
4
4
4
4
3
4
4
4
4
5
4
3
3

Dotované kotle v ČR

















Pozor! Typ kotle DC15E není vybaven ventilátorem! Pozor! Typ DC70S, DC100 je vybaven pouze tlačným ventilátorem!

Chybí či je nepravdivý některý důležitý parametr? Uvedené informace jsou pouze orientační, před zakoupením ve vybraném obchodě doporučujeme ověřit, že prodávaný model má klíčové vlastnosti dle vašich požadavků. I když se snažíme o maximální přesnost informací, bohužel nemůžeme zaručit jeho 100% správnost. Ceny produktů jsou uváděny včetně DPH.
