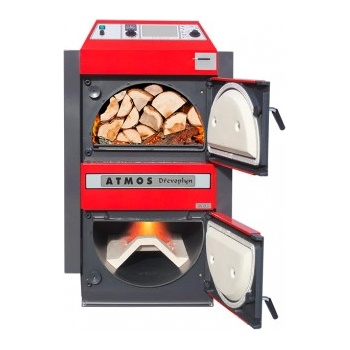

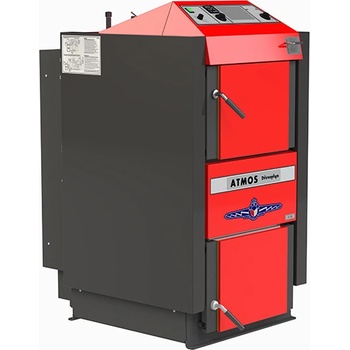

Atmos DC 25 S R

Zplyňovací kotel na dřevo o výkonu 27 kW. Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.


INSTALACE:
Zplyňovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které sníží spotřebu paliva a zvýší komfort vytápění.

REGULACE:
Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124. Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).

VÝHODY ZPLYNOVACÍCH KOTLŮ NA DŘEVO ATMOS :
Možnost spalovat velké kusy dřeva (kusové dřevo)
Velký zásobník paliva - dlouhá doba hoření
Vysoká účinnost 85 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologicky šetrnější spalování - kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden)
Kotel bez trubkovnice – snazší čištění
Malé rozměry a nízká hmotnost


Parametry :
Tepelný výkon kotle: 27 kW
Tepelný příkon kotle: 30 kW
Výhřevná plocha: 2,3 m2
Objem palivové šachty: 95 dm3 (l)
Rozměr plnícího otvoru: 450 x 260 mm
Předepsaný tah komína: 23/0,23 Pa/mbar
Max. pracovní přetlak vody: 250/2,5 kPa/bar
Hmotnost kotle: 326 kg
Průměr odtahového hrdla: 150/152 mm
Krytí el. části: IP 20
Elektrický příkon (pomocný): 50 W
Elektrický příkon v pohotovostním stavu: 0 W
Zapalovací režim: manuální
Účinnost v celém rozsahu výkonu: 89,9 %
Třída kotle: 5
Kategorie kotle: 1
Provozní režim: nekondenzující
Třída energetické účinnosti: A+
Teplota spalin při jmenovitém výkonu: 177 °C
Hmotnostní průtok spalin při jmenovitém výkonu: 0,015 kg/s
Maximální hladina hluku – dle EN15036-1: dB 65
Náhradní palivo (preferované): Suché dřevo (kulatina) o výhřevnosti 15 – 18 MJ/kg, průměr 80 – 120 mm a o vlhkosti 12 – 20 %
Maximální délka dřeva: 530 mm
Průměrná spotřeba paliva: 7,2 kg/hod
Doba hoření při jmenovitém výkonu pro dřevo: 3 hod.
Objem vody v kotli: 58 l
Hydraulická ztráta kotle: 0,21 mbar
Minimální objem vyrovnávací nádrže: 500 l Spotřeba na topnou sezónu: 25 průměr prost. metry
Připojovací napětí: 230/50 V/Hz
Ekodesign ANO
Předepsaná minimální teplota vratné vody v provozu je min. 65 °C
Předepsaná provozní teplota kotle je 80 – 90 °C
Upozornění: součástí dodávky není termostatický ventil pro otvírání vody do pojistné chladicí smyčky .
