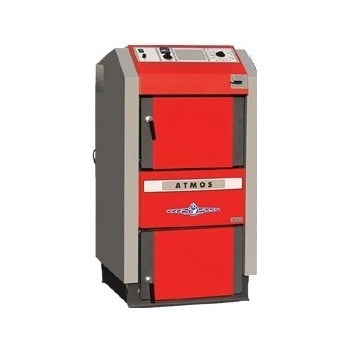

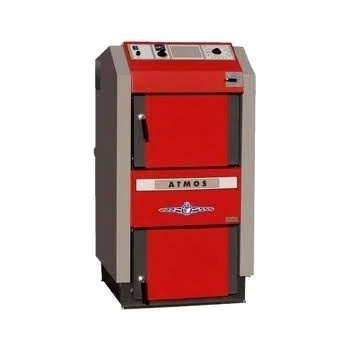

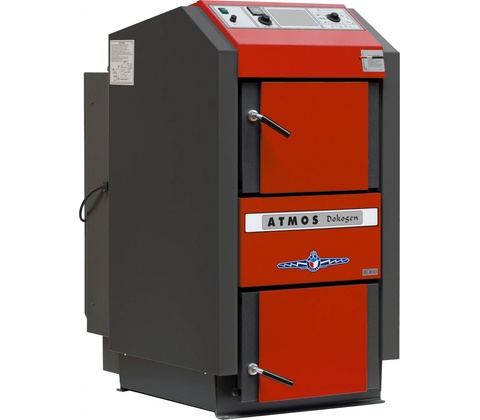

Atmos DC 25 GD

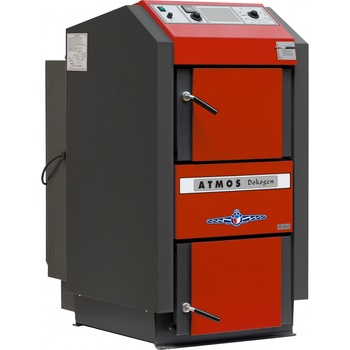

Atmos DC 18 GD - zplynovací kotle na dřevo – Dokogen - pravý

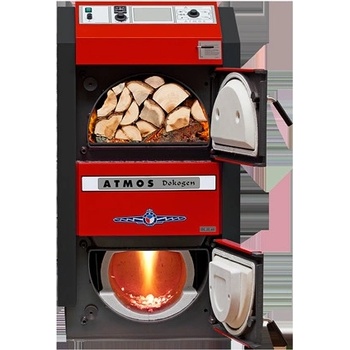

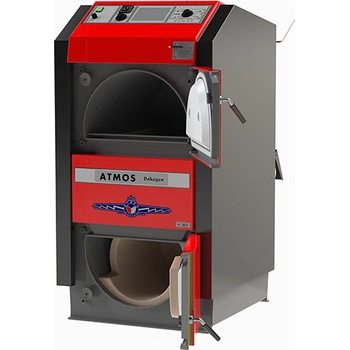

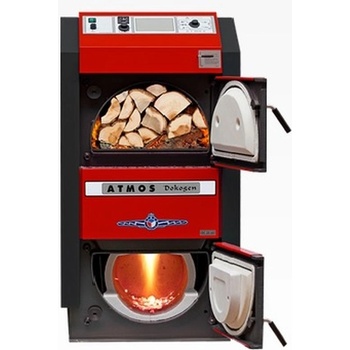

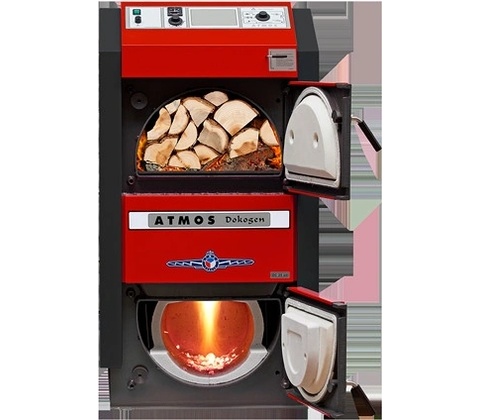

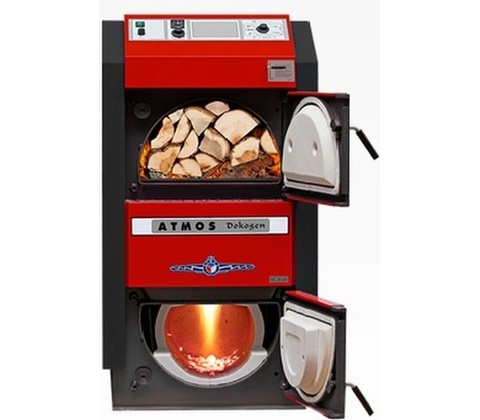

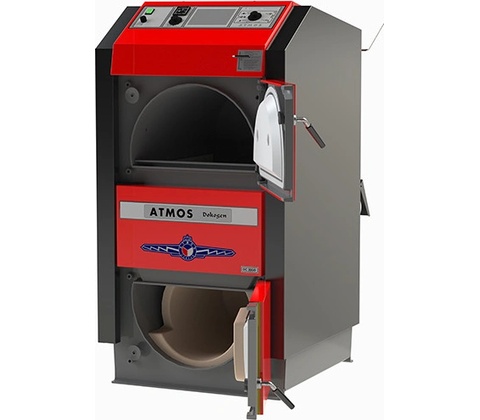

Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.

Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.

Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek.  Účinnost kotle dle typu 90,3 - 92,5 %

Výhody zplynovacích kotlů na kusové dřevo ATMOS

• Možnost spalovat velké kusy dřeva (kusové dřevo)
• Velký zásobník paliva – dlouhá doba hoření
• Trubkový výměník
• Vysoká účinnost nad 90 % – primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme cca 1x týdně)
• Malé rozměry a nízká hmotnost
• Možnost volby dvířek levá/pravá
• Vysoká kvalita

Instalace

Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.

Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Instalujte kotle s akumulačními nádržemi, které vám sníží spotřebu paliva a zvýší komfort vytápění.

MODELY KOTLŮ DCxxGD JSOU URČENY POUZE PRO ZAPOJENÍ S AKUMULAČNÍMI NÁDRŽEMI O DOSTATEČNÉM OBJEMU A TO MINIMÁLNĚ 55 L NA 1 INSTALOVANOU kW VÝKONU KOTLE.

Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).

Automatické zapalování dřeva

Automatické zapalování dřeva slouží k plánovanému zátopu kotle, např. před příchodem odpoledne domů nebo před příjezdem na chalupu. Zapálení paliva je velmi rychlé (cca 5 minut) a umožňuje přijet obsluze kotle „do tepla“. Zapálení paliva lze nastavit a naplánovat na regulaci ATMOS ACD 04 podle času (týdenní program), podle požadavku topného systému nebo podle teploty v akumulační nádrži.

Mezi vrchními a spodními dvířky je zabudováno zařízení pro automatické zapalování dřeva (komůrka se žhavící spirálou). Pro zapalování se používají kvalitní dřevěné pelety, kterými se naplní zapalovací komůrka. Množství pelet odpovídá velikosti lopatky, která je součástí dodávky kotle.

Samotné zapálení pelet v nastavený okamžik probíhá pomocí elektrické žhavící spirály (500 W).

Legenda k nákresu kotle s automatickým zapalováním dřeva

Nákres zapalovacího zařízení 1.

Těleso kotle 19.

Přívodní vzduchový kanál 1.

Deska žhavící spirály 2.

Dvířka přikládací (vrchní) 20.

Vypínač s kontrolkou 2.

Žhavící spirála 3.

Dvířka popelníková – spalovacího prostoru (spodní) 22.

Regulátor tahu – Honeywell FR 124 3.

Vyjímatelná zapalovací komůrka 4.

Ventilátor – odtahový (S) 23.

Chladící smyčka proti přetopení 4.

Šroubovací víčko (při provozu vždy dotaženo) 5.

Žáruvzdorná tvarovka – tryska 24.

Regulace ATMOS ACD 04 5.

Vyjímatelná zaslepovací komůrka 6.

Ovládací panel 25.

Výplň dvířek – Sibral malý – silný pro vrchní dvířka malý – slabý pro spodní dvířka 6.

Plnící lopatka na pelety 7.

Bezpečnostní termostat 26.

Těsnění dvířek – šňůra 18 x 18 8.

Regulační klapka 30.

Kondenzátor odtahového ventilátoru – 1μF 9.

Žáruvzdorná tvarovka – bok topeniště 33.

Trubkový výměník (trubkovnice) 10.

Žáruvzdorná tvarovka – kulový prostor 35.

Jímka pro termostaty (čidla) 11.

Těsnění – trysky – 12 x 12 (14 x 14) 36.

Zajišťovací šroub 12.

Žáruvzdorná tvarovka – půlměsíc  37.

Zapalovací zařízení 13.

Zatápěcí záklopka 14.

Žáruvzdorná tvarovka – zadní čelo kulového prostoru

K hrdlo kouřovodu 15.

Čistící víko

L výstup vody z kotle 16.

Clona rámečku

M vstup vody do kotle 17.

Táhlo zatápěcí záklopky

N nátrubek pro napouštěcí kohout 18.

Pojistka T6,3A/1500 – typ H

P nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)

Technické informace

Legenda k nákresu kotle 1.

Těleso kotle 18.

Teploměr 2.

Dvířka přikládací (vrchní) 19.

Přívodní vzduchový kanál 3.

Dvířka popelníková – spalovacího prostoru (spodní) 20.

Vypínač s kontrolkou 4.

Ventilátor – odtahový (S) 22.

Regulátor tahu – Honeywell FR 124 5.

Žáruvzdorná tvarovka – tryska 23.

Chladící smyčka proti přetopení 6.

Ovládací panel 24.

Regulační termostat ventilátoru (kotlový) 7.

Bezpečnostní termostat 25.

Výplň dvířek – Sibral 8.

Regulační klapka 26.

Těsnění dvířek – šňůra 18 x 18 9.

Žáruvzdorná tvarovka – bok topeniště 27.

Spalinový termostat 10.

Žáruvzdorná tvarovka – kulový prostor 30.

Kondenzátor ventilátoru 11.

Těsnění – trysky – 12 x 12 (14 x 14) 33.

Trubkový výměník (trubkovnice) 12.

Žáruvzdorná tvarovka – půlměsíc   13.

Zatápěcí záklopka

K hrdlo kouřovodu 14.

Žáruvzdorná tvarovka – zadní čelo kulového prostoru

L výstup vody z kotle 15.

Čistící víko

M vstup vody do kotle 16.

Clona rámečku

N nátrubek pro napouštěcí kohout 17.

Táhlo zatápěcí záklopky

P nátrubek pro čidlo ventilu ovládajícího chladící smyčku

Rozměry kotlů (mm)

Typ kotle

DC18GD

DC25GD

DC30GD

DC40GD

DC50GD

A 1281 1281 1281 1435 1435

B 820 1020 1020 1120 1120

C 680 680 680 680 680

D 945 945 945 1095 1095

E 150/152 150/152 150/152 150/152 150/152

F 87 87 87 82 78

G 185 185 185 185 185

H 1008 1008 1008 1152 1152

CH 256 256 256 256 256

I 256 256 256 256 256

J 6/4″ 6/4″ 6/4″ 2″ 2″

Technické údaje

Typ kotle

DC18GD

DC25GD

DC30GD

DC40GD

DC50GD

Výkon kotle kW 19 25 29,8 40 49

Výhřevná plocha m2 2,5 3,1 3,1 3,8 4,1

Objem palivové šachty dm3 (l) 80 120 120 160 160

Rozměr plnícího otvoru mm 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260

Předepsaný tah komína

Pa/mbar 16/0,16 18/0,18 20/0,20 22/0,22 24/0,24

Max. prac. přetlak vody kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5

Hmotnost kotle kg 376 469 466 548 565

Průměr odtahového hrdla mm 150/152 150/152 150/152 150/152 150/152

Krytí el. části

IP 20 20 20 20 20

Elektrický příkon

W 50 50 50 50 50

Účinnost % 90,3 92,5 91,3 90,5 92,0

Třída kotle dle ČSN EN 303-5   5 5 5 5 5

Třída energetické účinnosti

A+

A+

A+

A+

A+

Teplota spalin při jmenovitém výkonu °C 145 127 148 175 183

Hmotn. průtok spalin při jmenovitém výkonu kg/s 0,014 0,017 0,017 0,021 0,025

Předepsané palivo (preferované)   suché dřevo o výhřevnosti 15 – 18 MJ.kg-1 o obsahu vody 12 – 20 %, průměru 80 – 150 mm

Průměrná spotřeba paliva kg.h-1 5,1 6,1 7,7 10 13

Délka dřeva mm 330 530 530 530 530

Doba hoření při jmenovitém výkonu hod. 2 2 2 2 2

Objem vody v kotli l 73 105 105 112 128

Hydraulická ztráta kotle mbar  0,22 0,22 0,22 0,23 0,24

Minimální objem akumulační nádrže* l 1045 1375 1639 2200 2695

Provozní teplota kotle °C 75 – 95

Připojovací napětí

V/Hz 230/50

EKODESIGN

Dotované kotle v ČR *Modely kotlů řady DOKOGEN jsou určeny pouze pro zapojení s AKUMULAČNÍMI NÁDRŽEMI o minimálním objemu 55 l na 1 instalovanou kW výkonu kotle.
