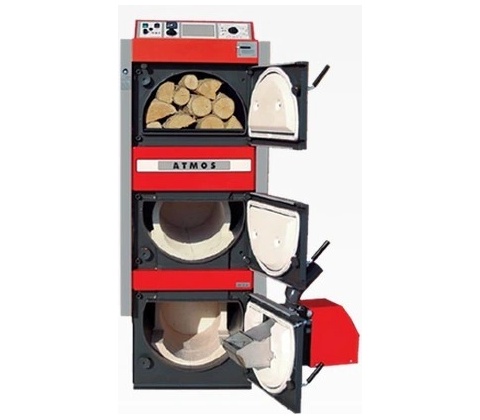

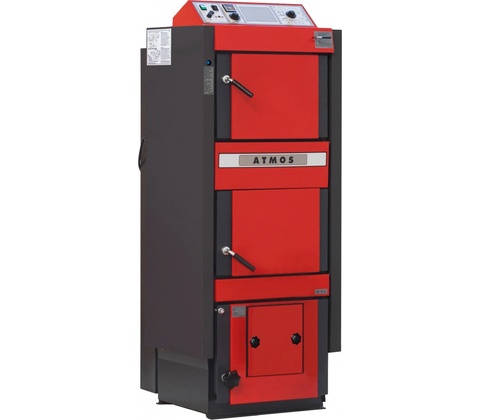

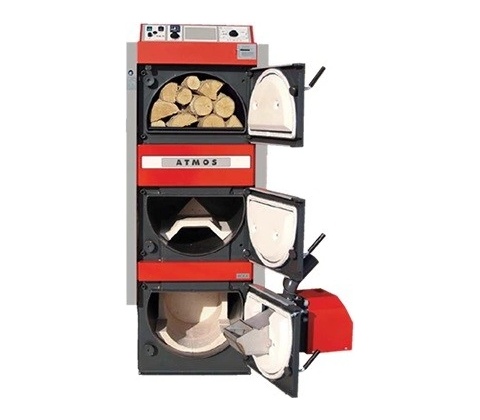

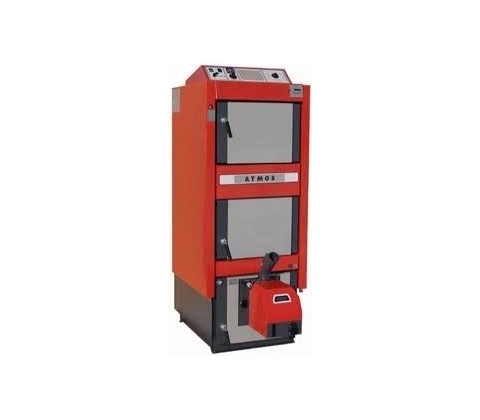

Atmos DC 18 SP

Kombi kotle na dřevo, pelety a ETO DC 18 SP, DC 25 SP, DC 32 SP Kombinované kotle na zplynování dřeva, pelety a extra lehký topný olej ( ETO ) Nová řada kombi kotlů ATMOS DC...
88 148 Kč
Doprava zdarma, Skladem
Doporučená nabídka Centrum Vytápění.cz
Do obchodu
Seřadit:

Nejlevnější nabídky (2)

Skladem • 1 variantaZdarma94 % • 1 266recenzíDalší informace
Do týdne • 1 varianta1 499 Kč97 % • 8 748recenzíShop roku 2022 - VítězDalší informace

Popis produktu

Kombi kotle na dřevo, pelety a ETO DC 18 SP, DC 25 SP, DC 32 SP Kombinované kotle na zplynování dřeva, pelety a extra lehký topný olej ( ETO ) Nová řada kombi kotlů ATMOS DC...

Parametry produktu

Výrobce
Způsob vytápění
na tuhá paliva
Typ
zplyňovací
Instalace
stacionární
Automatické
ano
Výkon
20 kW
Na dřevo
ano
Na pelety
ano
Na uhlí
ne
Emisní třída
5
Se zásobníkem teplé vody
ne
S pojistným ventilem
ano
S ochranou proti zamrznutí
ne
Se zásobníkem paliva
ne
S ohřevem užitkové vody
ne
Materiál
ocelové
Obsah palivové násypky
66 dm3
Hmotnost
435 kg
Průměr kouřovodu
150 mm
Šířka
678 mm
Výška
1772 mm
Hloubka
957 mm

Parametry produktu

Výrobce
Způsob vytápění
na tuhá paliva
Typ
zplyňovací
Instalace
stacionární
Automatické
ano
Výkon
20 kW
Na dřevo
ano
Na pelety
ano
Na uhlí
ne
Emisní třída
5
Se zásobníkem teplé vody
ne
S pojistným ventilem
ano
S ochranou proti zamrznutí
ne
Se zásobníkem paliva
ne
S ohřevem užitkové vody
ne
Materiál
ocelové
Obsah palivové násypky
66 dm3
Hmotnost
435 kg
Průměr kouřovodu
150 mm
Šířka
678 mm
Výška
1772 mm
Hloubka
957 mm

Popis produktu

Kombi kotle na dřevo, pelety a ETO

DC 18 SP, DC 25 SP, DC 32 SP

Kombinované kotle na zplynování dřeva, pelety a extra lehký topný olej ( ETO )

Nová řada kombi kotlů ATMOS DC 18SP(L), DC 25SP(L), DC 32SP(L) umožňuje ekologické spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety nebo ETO. Kotel umožňuje podle typu střídání paliv, topíme peletami nebo ETO podle toho, jaký hořák do kotle zabudujeme. V případě potřeby je samozřejmostí , možnost koupit kotel bez hořáku, s tím, že si jej vyberete později, a nebo jej použijete z minulého kotle.

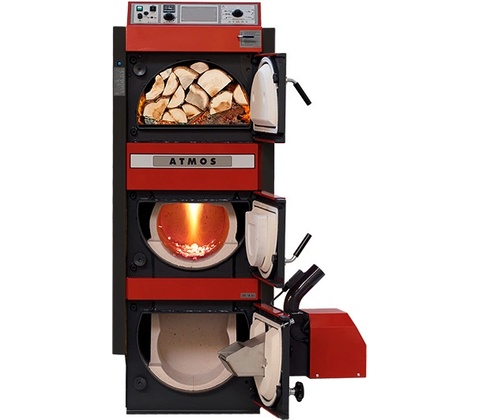

Konstrukce kotle

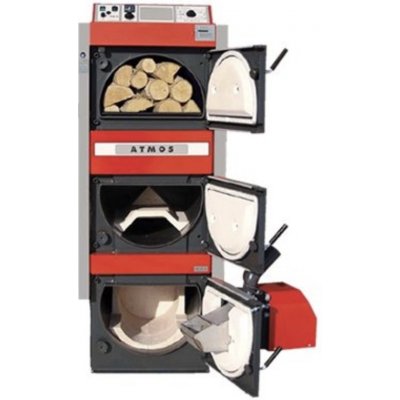

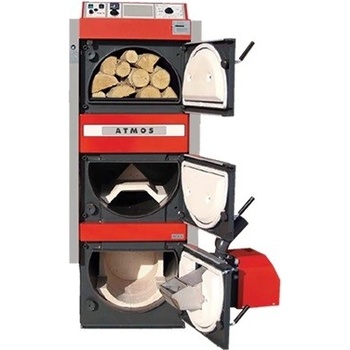

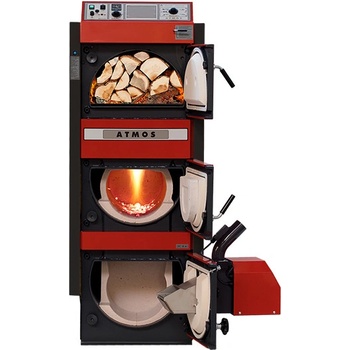

Kotel sám je konstruován jako těleso se třemi pod sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, tak jak to známe u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zepředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Spalovací systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují, a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem, a proto vystačíme s jedním komínem.

DC 18 SPL, DC 25 SPL, DC 32 SPL

Výhody kotlů ATMOS možná kombinace jednotlivých druhů paliv - střídání paliva bez úprav na kotli dřevo + pelety, dřevo + ETO možná záměna jednotlivých hořáků - kdykoli můžeme přejít na jiné médium vysoká účinnost při jednotlivých palivech - prakticky stejná jako u speciálních kotlů na ETO pelety (až 92,3 % při jmenovitém výkonu) levnější řešení - sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření ( komín ) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější malý zastavěný prostor - oproti více kotlům jeden komín a kouřovod ekologický provoz – kotel dle ČSN EN 303-5 třídy 4 dotovaný kotel – pouze v provedení dřevo v kombinaci s hořákem na pelety kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva

Regulace

Provoz kotle je řízen zcela automaticky na požadovanou výstupní teplotu vody, tak aby byla zajištěna co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží:

Regulátor tahu HONEYWELL

Regulační termostat

Spalinový termostat

Termostat na čerpadlo

Hlavní vypínač a přepínací vypínač provozu kotle

Odtahový ventilátor minimalizuje kouření při přikládání a provozu kotle

Chladící smyčka proti přetopení

Panel se standardní regulací

Složení panelu: Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový  termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle ( ventilátoru ) jednoduchým způsobem. Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle

Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Jako příslušenství je možné dokoupit zařízení, které po dohoření dřeva automaticky sepne zabudovaný hořák na pelety, ETO.

Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

LEGENDA K NÁKRESU KOTLŮ 1.

Těleso kotle 20.

Vypínač 2.

Dvířka plnící - dřevo 22.

Regulátor výkonu - Honeywell FR 124 3.

Dvířka popelníková - dřevo 23.

Chladící smyčka 4.

Odtahový ventilátor (mimo DC 15EP) 24.

Regulační termostat 5.

Žáruvzdorná tvarovka - tryska 25.

Výplň dvířek - Sibral 6.

Ovládací panel 26.

Těsnění dvířek 7.

Bezpečnostní termostat 27.

Keramika - střecha 8.

Regulační záklopka 28.

Hořák na pelety nebo ETO 9.

Žáruvzdorná tvarovka - prodloužení kul. prostoru - (Kombi) 29.

Žáruvzdorná tvarovka - kulový prostor (D 15) 10.

Žáruvzdorná tvarovka - kulový prostor - (Kombi) 30.

Žáruvzdorná tvarovka - vyložení kul. prostoru (DC 15E) 11.

Těsnění - trysky - 12 x 12 31.

Žáruvzdorná tvarovka - kulový prostor - dřevo 12.

Dvířka - pro hořák na pelety 32.

Žáruvzdorná tvarovka - zadní čelo kul. prostoru - dřevo 13.

Zatápěcí záklopka 33.

Termostat na čerpadlo (jen u DC 15EP) 14.

Žáruvzdorná tvarovka - zadní čelo kul. prostoru - (Kombi) 34.

Pojistka (6,3 A) 15.

Víko čistící 35.

Spalin. termostat (mimo DC 15EP) 16.

Clona 36.

Vypínač (přepínací) 17.

Táhlo roztápěcí záklopky 37.

Koncový spínač s tlačítkem 18

Teploměr 39.

Termostat na čerpadlo (DC 18-32 SP) 19.

Clona topeniště 40.

Měřící místo pro analyzátor spalin

Rozměry

DC 18SP

DC 25SP

DC 32SP

A 1695 1695 1772

B 757 957 957

C 643 643 678

D 1375 1375 1448

E 152 (150) 152 (150) 152 (150)

F 65 65 70

G 207 207 183

H 1436 1436 1505

CH 212 212 256

I 212 212 240

J 6/4" 6/4" 6/4"

TECHNICKÁ DATA

DC 18SP (L)

DC 25SP (L)

DC 32SP (L)

Výkon kotle na dřevo

KW 14 - 20 17 - 25 25 - 35

Výkon kotle na pelety

KW 4,5 - 15 6 - 20 6 - 20

Výkon kotle na olej

KW 15 - 20,5 15 - 30 15 - 30

Palivo - dřevo   suché dřevo o vlhkosti 12 - 20 % / výhřevnost 15 - 18 MJ/kg ø 70 - 150 mm

Palivo - pelety   kvalitní dřevěné pelety ø 6 - 8 mm (bílé pelety)

Palivo - extra ETO

ETO o výhřevnosti 42 MJ/kg

Maximální délka dřeva mm 330 530 530

Spotřeba dřeva za sezonu ø plnometry 20 25 35

Obsah násypky na dřevo dm3 66 100 140

Váha kotle kg 429 506 571

Objem vody v kotli l 78 109 160

Typ hořáku na pelety

ATMOS A25

Typ hořáku na extra ETO   libovolný hořák vybavený mechanicky ovládanou vzduchovou klapkou

Zásobník na pelety

EXTERNÍ - 250, 500, 1000 l

Připojovací napětí

V/Hz   230 / 50

Příkon kotle při startu na pelety

W 1120 1120 1120

Příkon kotle při provozu

W 120 120 120

Třída kotle dle ČSN EN 303-5   4 4 4

Dotované kotle v ČR   • • •

Kotle určené pro topení dřevem, v kombinaci s ETO, mají v označení navíc příponu L (např. DC 18SPL).

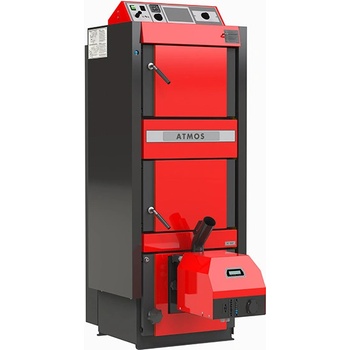

Kotel s hořákem, šnekovým dopravníkem a zásobníkem na pelety

HOŘÁK NA PELETY ATMOS A25

  • Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 - 19 MJ.kg-1.
  • Displej hořáku: slouží k zobrazování aktuálního stavu hořáku a k nastavování jeho funkcí
  • Řízení hořáku: elektronickou regulací AC07X (AC07), která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.
  • Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.
  • Základní funkce hořáku: Možnost využití dvou rezervních výstupů R a R2 pro různé aplikace Možnost zapojení čtyř různých čidel TS, TV, TK a TSV TS - čidlo spodní na nádrži TV - čidlo vrchní na nádrži TK - čidlo kotle nebo prostřední čidlo na nádrži TSV - čidlo spalin nebo solárního panelu

řízení hořáku podle dvou teplot na vyrovnávací nádrži řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu ovládání solárního systému přímo z hořáku automatický startu hořáku po dohoření dřeva u kotlů DCxxSP

Používaný hořák na pelety pro kotle DC 18 SP, DC 25 SP, DC 32 SP

ATMOS A25

Hořáky jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru  6-8 mm, o délce 10-25 mm a výhřevnosti 16-19 MJ.kg-1. Hořák není určen pro pelety, které se zpékají ve spalovací komůrce hořáku. V takovém případě je nutné spalovací komůrku hořáku čistit jednou denně

Pro tyto horáky jsou určeny tyto dopravníky:

Šnekový dodpravník pro hořák ATMOS A25 - DA1500 o délce 1,5 m a průměru 75 mm

Šnekový dodpravník pro hořák ATMOS A25 - DA2000 o délce 2 m a průměru 75 mm

Šnekový dodpravník pro hořák ATMOS A25 - DA2500 o délce 2,5 m a průměru 75 mm

DOPORUČENÉ ZAPOJENÍ S LADDOMATEM 21,22 A VYROVNÁVACÍ NÁDRŽÍ

Doporučeným zapojením je zapojení kotle s Laddomatem 21 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např. 2000 l), které navíc umožňují vytápění akumulační elektřinou, nebo připojení solárních panelů. V případě potřeby je samozřejmě možné zapojit kotel do systému i bez akumulačních nádrží, a to především pokud zvolíme jako druhé médium ETO.

Chybí či je nepravdivý některý důležitý parametr? Uvedené informace jsou pouze orientační, před zakoupením ve vybraném obchodě doporučujeme ověřit, že prodávaný model má klíčové vlastnosti dle vašich požadavků. I když se snažíme o maximální přesnost informací, bohužel nemůžeme zaručit jeho 100% správnost. Ceny produktů jsou uváděny včetně DPH.
