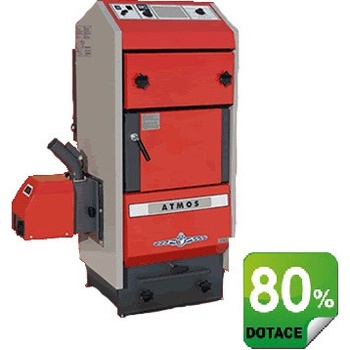

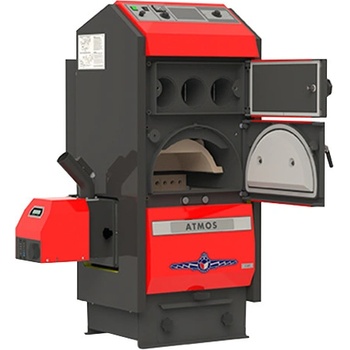

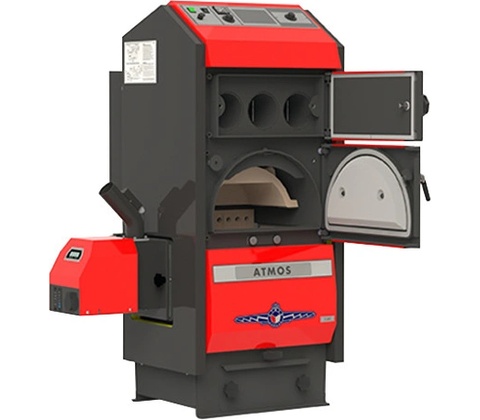

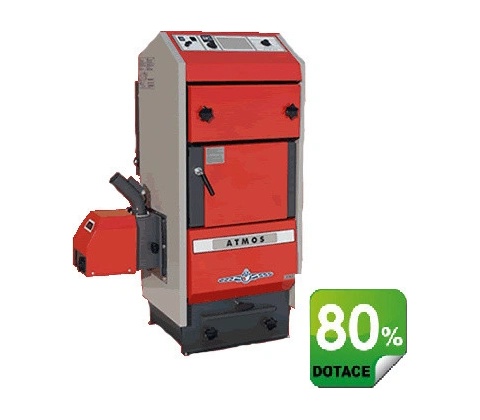

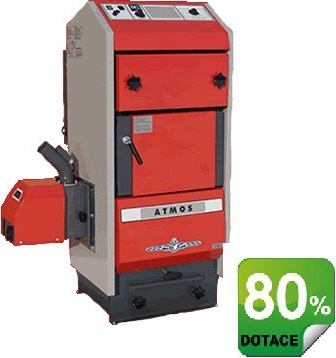

Atmos D 30 P

Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací, která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému. Doplňování pelet, čištění...
73 614 Kč
Doprava zdarma, Skladem
Doporučená nabídka Centrum Vytápění.cz
Do obchodu
Seřadit:

Nejlevnější nabídky (3)

Skladem • 1 variantaZdarma93 % • 1 268 recenzíDalší informace
Do týdne • 1 varianta1 499 Kč97 % • 8 759 recenzíShop roku 2022 - VítězDalší informace
Více než měsíc • 1 varianta91 % • 253 recenzíDalší informace

Popis produktu

Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací, která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému. Doplňování pelet, čištění...

Parametry produktu

Výrobce
Způsob vytápění
na tuhá paliva
Instalace
stacionární
Automatické
ano
Výkon
30 kW
Na dřevo
ano
Na pelety
ano
Na uhlí
ne
Emisní třída
5
Se zásobníkem teplé vody
ne
S pojistným ventilem
ano
S ochranou proti zamrznutí
ne
Se zásobníkem paliva
ne
S ohřevem užitkové vody
ano
Materiál
ocelové
Obsah palivové násypky
105 dm3
Hmotnost
370 kg
Průměr kouřovodu
150 mm
Šířka
590 mm
Výška
1405 mm
Hloubka
490 mm

Parametry produktu

Výrobce
Způsob vytápění
na tuhá paliva
Instalace
stacionární
Automatické
ano
Výkon
30 kW
Na dřevo
ano
Na pelety
ano
Na uhlí
ne
Emisní třída
5
Se zásobníkem teplé vody
ne
S pojistným ventilem
ano
S ochranou proti zamrznutí
ne
Se zásobníkem paliva
ne
S ohřevem užitkové vody
ano
Materiál
ocelové
Obsah palivové násypky
105 dm3
Hmotnost
370 kg
Průměr kouřovodu
150 mm
Šířka
590 mm
Výška
1405 mm
Hloubka
490 mm

Popis produktu

Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací, která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému. Doplňování pelet, čištění spalovací komůrky hořáku a vybírání popela provádíme, jednou za 1 – 30 dní, a to podle kvality pelet a velikosti zásobníku. V případě potřeby je možné kotle vybavit automatickým odpopelňovacím systémem pro komfortní vytápění s minimální obsluhou.

Díky těmto vlastnostem jsou tyto kotle stejně komfortní co se týče obsluhy a užitných vlastností tak jako topení plynem, propan butanem či LTO. Hlavní předností je ale to, že na rozdíl od zemního plynu či LTO, spalují obnovitelné zdroje energie.

Výhody kotlů na pelety ATMOS

  • Velký komfort vytápění
  • Vysoká účinnost 90,2 až 92,4 % podle typu – malá spotřeba paliva
  • Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5 a EKODESIGN 2015/1189
  • Automatický provoz a vypnutí kotle po dohoření paliva
  • Automatické vybírání popela – při zabudovaném odpopelnění



Topení peletami

Většina z nás už má nějaké zkušenosti s topením dřevem nebo dřevěnými briketami a to buď v kotlích či krbech. Tyto paliva jsou ve většině míst dostupná za více či méně slušné ceny. Novinkou, kterou ne každý zná jsou tzv. pelety, které se vyrábějí podobným způsobem jako dřevěné brikety, a to lisováním z odpadního dřeva (suchých pilin a hoblin) bez jakéhokoliv pojiva pod vysokým tlakem.

Za kvalitní pelety považujeme pelety vyráběné pouze z měkkého dřeva bez kůry, tzv. bílé pelety, které nám zaručí bezproblémový a spolehlivý chod kotle. V dnešní době se však objevují výrobci, kteří přidávají do pelet biologická pojiva pro větší pevnost, především pro pneumatickou dopravu. Tyto pelety lze spalovat, ale je nutné počítat s vetší popelnatostí a nedopalem.

Pelety lze stejným způsobem vyrábět i z tvrdého dřeva nebo ze dřeva s kůrou. Vznikají tak tmavé pelety, které se spékají a způsobují u většiny hořáků velké problémy. V hořácích naší firmy je možné tyto pelety spalovat, ale je nutné čistit spalovací komoru hořáku jednou za den. Při spalování kvalitních pelet bez pojiv a kůry provádíme čištění spalovací komůrky hořáku jednou za 7 a 30 dní. Obdobné nebo dokonce ještě větší problémy nastávají při spalování pelet ze slámy a různých biologických odpadů, jako je makovina, cukrovarnické řízky, odpady z obilí atd. Tyto pelety obsahují vysoké množství chlóru a dusíku, a tak prudce zkracují životnost tělesa kotle, keramiky a komína. Proto vám je nemůžeme doporučit spalovat. Nejrozšířenější velikostí kvalitních dřevěných pelet je dnes průměr 6 a 8 mm a délce od 10 do 25 mm. Výhřevnost pelet je zhruba od 17 do 19 MJ/kg podle typu paliva. Cena kvalitních pelet se dnes pohybují od výrobců, kterých je již v České republice mnoho od 4500,- do 6500,- Kč za tunu.

Pelety jsou v Čechách zatím dodávány nejčastěji v igelitových pytlích po 15 kg nebo žocích po 800 kg. V zahraničí, ale nově i v Čechách jsou pelety dopravovány za pomocí cisteren z kterých vám palivo natankují do libovolného zásobníku, stejně jako u LTO. Je však nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě. Především je nutné zabránit, aby nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Důležité je však, aby pelety byly uskladněny v suchém prostoru, proto aby se nerozpadly.

Kotle D20P, D30P, D40P, D50P

Legenda k nákresu kotlů D20p, D30P, D40P, D50P 1.

Těleso kotle 19.

Brzdič (u typu D20P – 3x kartáč, D30P, D40P a D50P – 1x kartáč + 2x ocelový) 2.

Dvířka plnící (čistící) 20.

Čistící víko zadního kanálu 3.

Popelník 21.

Teploměr 4.

Ovládací panel 22.

Hlavní vypínač 5.

Regulační vzduchová klapka – pouze pro topení dřevem 23.

Regulační (kotlový) termostat 6.

Žáruvzdorná tvarovka – dno topeniště 24.

Termostat na čerpadlo 7.

Žáruvzdorná tvarovka – vrchní kul. prostor 25.

Bezpečnostní termostat 8.

Clona rámečku 26.

Pojistka T6,3A/1500 – typ H 9.

Odtahový ventilátor 27.

Kondenzátor pro odtahový ventilátor – 1 μF 10.

Regulátor výkonu Honeywell FR 124 28.

Roštování 11.

Výplň dvířek – Sibral 29.

Dvoj vypínač automatického odpopelnění a hořáku na pelety 12.

Těsnění dvířek 18 x 18 mm 30.

Táhlo roštování 13.

Uzávěr – klika 31.

Hořák na pelety 14.

Žáruvzdorná tvarovka – zadní čelo kul. prostoru

K – hrdlo kouřovodu 15.

Uzávěr popelníku – matice

L – výstup vody z kotle 16.

Chladící smyčka

M – vstup vody do kotle 17.

Víko otvoru pro hořák

N – nátrubek pro napouštěcí kohout 18.

Čistící víko trubkovnice

P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)

Rozměry kotlů

D20P

D30P

D40P

D50P

A 1405 1405 1405 1405

B 652 954 954 1052

C1 630 630 630 630

C2 1022 1022 1022 1022

D 848 848 848 848

E 150 (152) 150 (152) 150 (152) 150 (152)

G 211 211 211 211

H 1163 1163 1163 1163

CH 202 202 202 202

I – – – –

J 6/4″ 6/4″ 6/4″ 6/4″

Technické údaje      Typ kotle

D20P

D30P

D40P

D50P

Výkon kotle kW 6,5 – 22 8,9 – 29,8 8,9 – 40 13,5 – 45

Výhřevná plocha m2 2 2,7 2,7 3,6

Objem spalovací komory dm3 (l) 70 105 105 140

Rozměr plnícího otvoru mm 270 x 450 270 x 450 270 x 450 270 x 450

Předepsaný tah komína

Pa 15 21 22 23

Max. pracovní přetlak vody kPa 250 250 250 250

Hmotnost kotle kg 305 370 386 430

Průměr odtahového hrdla mm 150/152 150/152 150/152 150/152

Krytí elektrické části

IP 20 20 20 20

Elektrický příkon – při spuštění

W 572 530 530 530

Elektrický příkon – při provozu

W 92 97 97 97

Účinnost kotle % 91,1 92,4 91,0 91,1

Teplota spalin při jmenovitém výkonu (pelety) °C 128 158 157 123

Hmot. průtok spalin při jmen. výkonu (pelety) kg/s 0,016 0,025 0,031 0,035

Předepsané palivo (preferované) kvalitní pelety o průměru 6 – 8 mm o délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1 (bílé pelety)

Průměrná spotřeba paliva – pelet při jm. výkonu kg.h-1 5 6,8 9,4 10,6

Objem vody v kotli l 82 91 91 117

Hydraulická ztráta kotle mbar 0,22 0,23 0,23 0,24

Minimální objem vyrovnávací nádrže l 500 750 750 1000

Připojovací napětí

V/Hz 230/50 230/50 230/50 230/50

Třída kotle dle ČSN EN 303-5 5 5 5 5

Třída energetické účinnosti

A+

A+

A+

A+

Ekodesign

Dotované kotle v ČR ​​ ​​ ​​ ​​

Hořáky

Hořák na pelety ATMOS A25 pro kotle D14P, D21P, D20P, D25P

  • Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1.
  • Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí
  • Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.
  • Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:

Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)

Možnost zapojení čtyř různých čidel TS, TV, TK a TSV

TK – čidlo teploty kotle (zapojeno z výroby)

TSV – čidlo tepoty spalin (zapojeno z výroby)

TS – čidlo spodní teploty na nádrži

TV – čidlo vrchní teploty na nádrži

  • řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby)
  • řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
  • řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro kotle DxxP jsou určeny speciální šnekové dopravníky DA1500 – 4000.

Hořák na pelety ATMOS A45 pro kotle D30P, D40P, D50P

  • Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1.
  • Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí
  • Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.
  • Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:

Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)

Možnost zapojení čtyř různých čidel TS, TV, TK a TSV

TK – čidlo teploty kotle (zapojeno z výroby)

TSV – čidlo teploty spalin (zapojeno z výroby)

TS – čidlo spodní teploty na nádrži

TV – čidlo vrchní teploty na nádrži

  • řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby)
  • řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
  • řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro kotle DxxP jsou určeny speciální šnekové dopravníky typu DRA.

Pro tyto hořáky jsou určeny tyto dopravníky:

  • Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 1,7 m a průměru 80 mm
  • Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 2,5 m a průměru 80 mm
  • Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 4 m – rovný a průměru 80 mm
  • Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 5 m – rovný a průměru 80 mm



Ke stažení:

Automatické kotle Atmos
