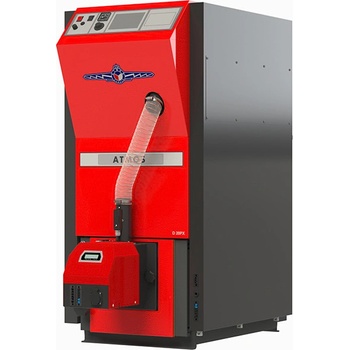

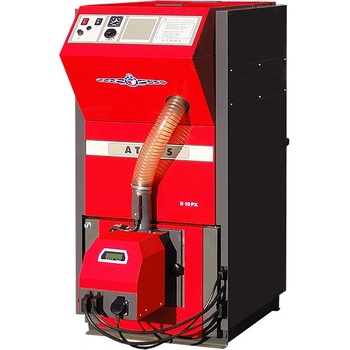

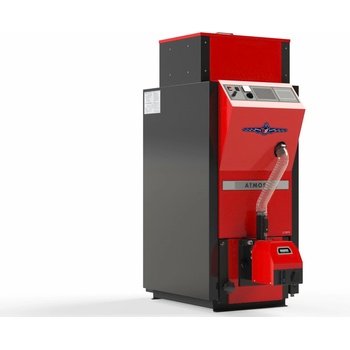

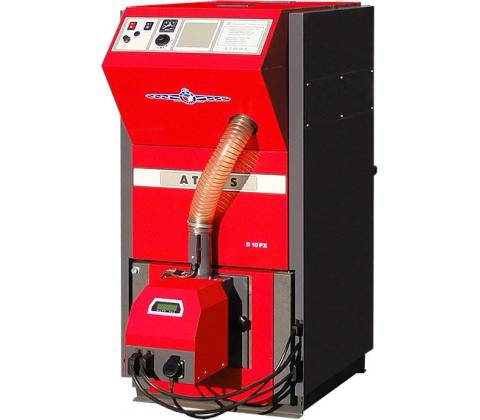

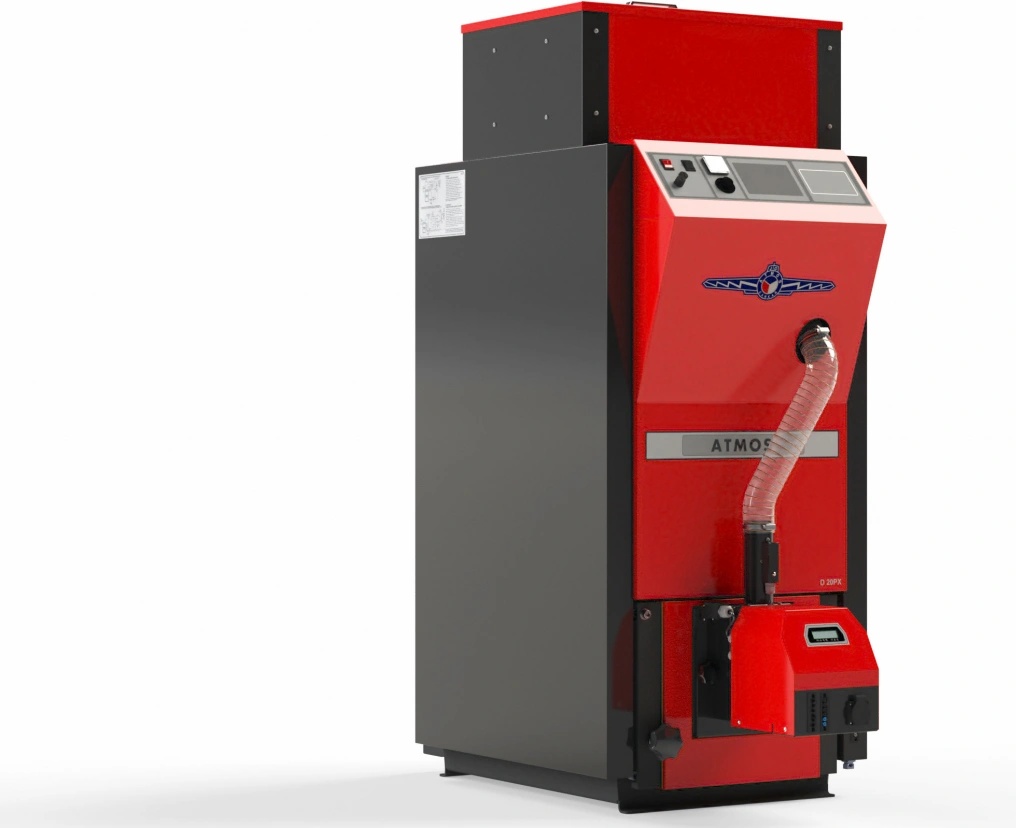

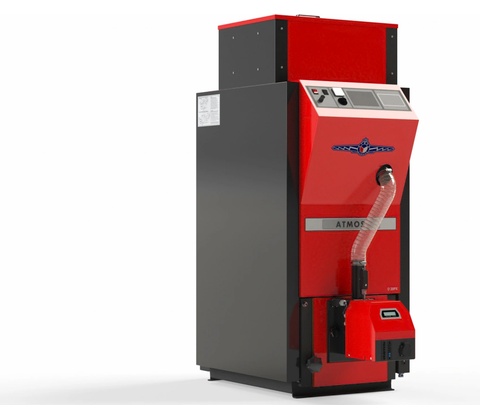

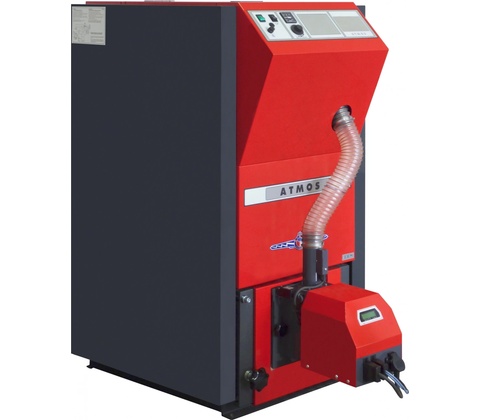

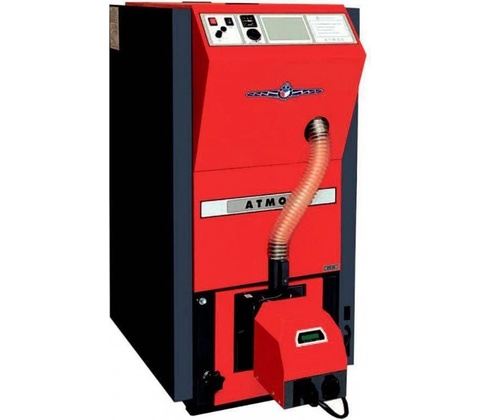

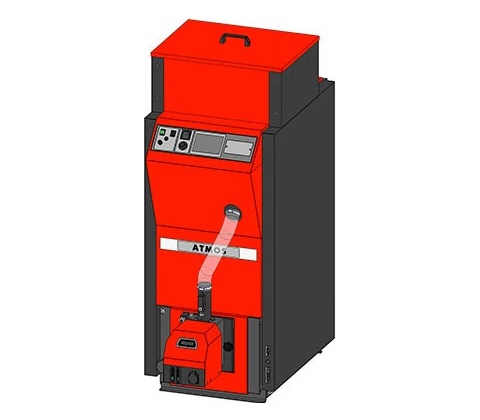

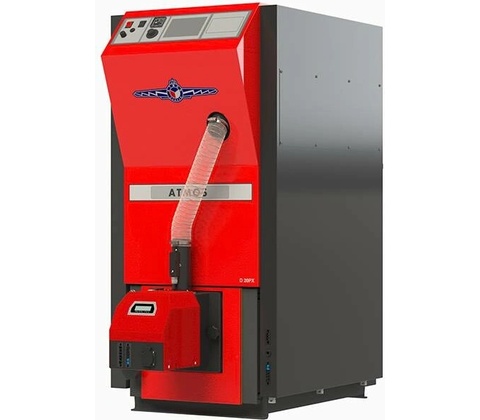

Atmos D 15 PX

Kompaktní automatické kotle na pelety

Teplovodní kotle ATMOS D10PX, D15PX, D20PX a D25PX jsou určeny pro komfortní vytápění rodinných domů, chalup a ostatních objektů peletami. Kotle jsou dodávány jako kompletní zařízení se zabudovaným dopravníkem, zásobníkem na pelety o objemu 65 l / 175 l / 215 l a hořákem na pelety ATMOS A25.

Jejich kompaktní řešení umožňuje instalaci do malých kotelen.

Konstrukce kotle

Kotle jsou konstruovány pro elektronicky řízené spalování pelet s automatickým zapalováním paliva. Hořák na pelety je zabudován v přední části kotle ve dvířkách spodní spalovací komory. Tato komora je vyložena keramickými tvarovkami pro ideální dohoření plamene s vysokou účinností a slouží také jako prostor pro popel. V zadní části kotle je umístěn trubkový výměník osazený segmentovými brzdiči s funkcí hrubého (provozního) čištění bez nutnosti jejich vyndávání.

Těleso kotlů je vyrobeno jako svařenec z ocelových plechů o síle 3 - 5 mm. Zvenčí tepelně izolováno minerální plstí a sibralovou izolací, vloženou pod plechové kryty vnějšího pláště kotlů.

Ve vrchní části je umístěn zásobník paliva, ze kterého jsou pelety dopravovány do hořáku pomocí šnekového dopravníku. Dávkování paliva je řízeno zcela automaticky. V přední části kotlů je panel s hlavním vypínačem, vypínačem hořáku na pelety (L2) pro případ čištění, provozním (kotlovým regulačním) termostatem, bezpečnostním termostatem, teploměrem a pojistkou 6,3 A.

Kotle DxxPX jsou vybaveny odtahovým ventilátorem (mimo D10PX).

Kotel není vybaven chladící smyčkou proti přetopení, neboť díky malému množství paliva v hořáku nehrozí přetopení kotle při výpadku elektrické energie.

Výhody speciálních kompaktních kotlů ATMOS nové konstrukce

• Kompaktní rozměry pro malé kotelny
• Vše v jednom – kotel a zásobník na pelety, dopravník a hořák
• Velká keramická spalovací komora
• Odtahový ventilátor – (mimo D10PX)
• Trubkový výměník s možností provozního čištění
• Vysoká účinnost nad 90 %
• Velký komfort vytápění – plně automatický provoz kotle
• Pohodlné vybírání popela – jednoduché čištění pouze zepředu
• Malé rozměry a nízká hmotnost
• Možnost osazení kotle pneumatickou dopravou pelet
• Možnost osazení hořáku pneumatickým čištěním
• Ekologické spalování – kotle dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189

Typ kotle

D10PX

D15PX

D20PX

D25PX

Výkon kotle kW 3 - 10 4,5 - 15 4,5 - 20 4,5 - 24

Výhřevná plocha m2 1,5 1,9 1,9 2,2

Objem palivové šachty (zásobníku) dm3 (l) 65 175 175 215

Rozměr plnícího otvoru  mm 542x480 542x480 542x480 542x480

Předepsaný tah komína

Pa / mbar 13 / 0,13 15 / 0,15 16 / 0,16 17 / 0,17

Maximální pracovní přetlak vody kPa / bar 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5

Hmotnost kotle kg 287 345 345 418

Průměr odtahového hrdla mm 128/130 150/152 150/152 150/152

Krytí el. části

IP 20

Elektrický příkon - při spuštění                          - při provozu   522/1042 42 572/1092 92 572/1092 92 572/1092 92

Účinnost kotle % 91,6 92,7 91,5 91,8

Třída kotle   5 5 5 5

Třída energetické účinnosti

A+

A+

A+

A+

Teplota spalin při jmenovitém výkonu (pelety) °C 117 118 142 145

Hmotnostní průtok spalin při jmenovitém výkonu (pelety) kg/s 0,008 0,011 0,015 0,018

Předepsané palivo (preferované)   kvalitní pelety o průměru 6 - 8 mm o výhřevnosti 16 - 19 MJ.kg-1

Průměrná spotřeba paliva - pelet při jmenovitém výkonu   2,3 3,6 4,5 5,4

Objem vody v kotli l 50 76 76 85

Hydraulická ztráta kotle mbar 0,19 0,20 0,20 0,22

Minimální objem vyrovnávací nádrže l 300 500 500 500

Připojovací napětí

V/Hz 230/50

Předepsaná minimální teplota vratné vody v provozu je 65 °C.

Předepsaná provozní teplota kotle je 80 - 90 °C.
