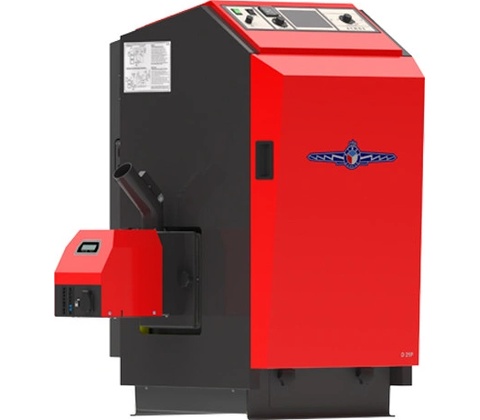

Atmos D 14 P

Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací, která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému. Doplňování pelet, čištění spalovací komůrky hořáku a vybírání popela provádíme, jednou za 1 – 30 dní, a to podle kvality pelet a velikosti zásobníku. V případě potřeby je možné kotle vybavit automatickým odpopelňovacím systémem pro komfortní vytápění s minimální obsluhou.

Díky těmto vlastnostem jsou tyto kotle stejně komfortní co se týče obsluhy a užitných vlastností tak jako topení plynem, propan butanem či LTO. Hlavní předností je ale to, že na rozdíl od zemního plynu či LTO, spalují obnovitelné zdroje energie.

Výhody kotlů na pelety ATMOS

• Velký komfort vytápění
• Vysoká účinnost 90,2 až 92,4 % podle typu – malá spotřeba paliva
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5 a EKODESIGN 2015/1189
• Automatický provoz a vypnutí kotle po dohoření paliva
• Automatické vybírání popela – při zabudovaném odpopelnění

Topení peletami

Většina z nás už má nějaké zkušenosti s topením dřevem nebo dřevěnými briketami a to buď v kotlích či krbech. Tyto paliva jsou ve většině míst dostupná za více či méně slušné ceny. Novinkou, kterou ne každý zná jsou tzv. pelety, které se vyrábějí podobným způsobem jako dřevěné brikety, a to lisováním z odpadního dřeva (suchých pilin a hoblin) bez jakéhokoliv pojiva pod vysokým tlakem.

Za kvalitní pelety považujeme pelety vyráběné pouze z měkkého dřeva bez kůry, tzv. bílé pelety, které nám zaručí bezproblémový a spolehlivý chod kotle. V dnešní době se však objevují výrobci, kteří přidávají do pelet biologická pojiva pro větší pevnost, především pro pneumatickou dopravu. Tyto pelety lze spalovat, ale je nutné počítat s vetší popelnatostí a nedopalem.

Pelety lze stejným způsobem vyrábět i z tvrdého dřeva nebo ze dřeva s kůrou. Vznikají tak tmavé pelety, které se spékají a způsobují u většiny hořáků velké problémy. V hořácích naší firmy je možné tyto pelety spalovat, ale je nutné čistit spalovací komoru hořáku jednou za den. Při spalování kvalitních pelet bez pojiv a kůry provádíme čištění spalovací komůrky hořáku jednou za 7 a 30 dní. Obdobné nebo dokonce ještě větší problémy nastávají při spalování pelet ze slámy a různých biologických odpadů, jako je makovina, cukrovarnické řízky, odpady z obilí atd. Tyto pelety obsahují vysoké množství chlóru a dusíku, a tak prudce zkracují životnost tělesa kotle, keramiky a komína. Proto vám je nemůžeme doporučit spalovat. Nejrozšířenější velikostí kvalitních dřevěných pelet je dnes průměr 6 a 8 mm a délce od 10 do 25 mm. Výhřevnost pelet je zhruba od 17 do 19 MJ/kg podle typu paliva. Cena kvalitních pelet se dnes pohybují od výrobců, kterých je již v České republice mnoho od 4500,- do 6500,- Kč za tunu.

Pelety jsou v Čechách zatím dodávány nejčastěji v igelitových pytlích po 15 kg nebo žocích po 800 kg. V zahraničí, ale nově i v Čechách jsou pelety dopravovány za pomocí cisteren z kterých vám palivo natankují do libovolného zásobníku, stejně jako u LTO. Je však nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě. Především je nutné zabránit, aby nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Důležité je však, aby pelety byly uskladněny v suchém prostoru, proto aby se nerozpadly.

Kotle D14P, D21P, D25P

Legenda k nákresu kotlů 1.

Těleso kotle 16.

Hlavní vypínač 2.

Dvířka plnící (čistící) 17.

Regulační (kotlový) termostat 3.

Popelník 18.

Termostat na čerpadlo 4.

Ovládací panel 19.

Bezpečnostní termostat 5.

Clona rámečku 20.

Pojistka T6,3A/1500 – typ H 6.

Výplň dvířek – Sibral 21.

Dvoj vypínač automatického odpopelnění a hořáku na pelety 7.

Těsnění dvířek 18 x 18 mm 23.

Přední kryt (víko) 8.

Uzávěr 24.

Hořák na pelety 9.

Okrasná matice     10.

Víko otvoru pro hořák – deska + izolace 11.

Čistící víko kouřového kanálu

K – hrdlo kouřovodu 12.

Brzdič trubkovnice

L – výstup vody z kotle 13.

Nerezová clona topeniště

M – vstup vody do kotle 14.

Záslepka pro zabudování automatického odpopelnění

N – nátrubek pro napouštěcí kohout 15.

Teploměr

P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)

Rozměry kotlů

D14P

D21P

D25P

A 1207 1207 1207

B 880 880 950

C1 620 620 620

C2 1027 1027 1027

D 801 801 801

E 152 (150) 152 (150) 152 (150)

G 215 215 215

H 934 934 934

CH 211 211 211

I 211 211 211

J 6/4″ 6/4″ 6/4″

Technické údaje

Typ kotle

D14P

D21P

D25P

Výkon kotle kW 4 – 14 4 – 19 7 – 24

Výhřevná plocha m2 1,7 1,7 2

Objem spalovací komory dm3(l) 88 88 88

Rozměr plnícího otvoru mm 270 x 450 270 x 450 270 x 450

Předepsaný tah komína

Pa 16 18 22

Max. pracovní přetlak vody kPa 250 250 250

Hmotnost kotle kg 231 231 254

Průměr odtahového hrdla mm 150/152 150/152 150/152

Krytí elektrické části

IP 20

Elektrický příkon – při spuštění

W 522 522 522

Elektrický příkon – při provozu

W 42 42 42

Účinnost kotle % 90,3 90,3 90,2

Teplota spalin při jmenovitém výkonu (pelety) °C 127 147 151

Hmot. průtok spalin při jmen. výkonu (pelety) kg/s 0,011 0,015 0,018

Předepsané palivo (preferované) kvalitní pelety o průměru 6 – 8 mm o délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1 (bílé pelety)

Průměrná spotřeba paliva – pelet při jm. výkonu kg.h-1 3,5 4,5 5,4

Objem vody v kotli l 56 56 62

Hydraulická ztráta kotle mbar 0,18 0,18 0,19

Minimální objem vyrovnávací nádrže l 500 500 500

Připojovací napětí

V/Hz 230/50

Třída kotle dle ČSN EN 303-5 5 5 5

Třída energetické účinnosti

A+

A+

A+

Ekodesign

Dotované kotle v ČR ​​ ​​

Hořáky

Hořák na pelety ATMOS A25 pro kotle D14P, D21P, D20P, D25P

• Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1.
• Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí
• Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.
• Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:

Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)

Možnost zapojení čtyř různých čidel TS, TV, TK a TSV

TK – čidlo teploty kotle (zapojeno z výroby)

TSV – čidlo tepoty spalin (zapojeno z výroby)

TS – čidlo spodní teploty na nádrži

TV – čidlo vrchní teploty na nádrži

• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby)
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
• řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro kotle DxxP jsou určeny speciální šnekové dopravníky DA1500 – 4000.

Hořák na pelety ATMOS A45 pro kotle D30P, D40P, D50P

• Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1.
• Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí
• Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.
• Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:

Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)

Možnost zapojení čtyř různých čidel TS, TV, TK a TSV

TK – čidlo teploty kotle (zapojeno z výroby)

TSV – čidlo teploty spalin (zapojeno z výroby)

TS – čidlo spodní teploty na nádrži

TV – čidlo vrchní teploty na nádrži

• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby)
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
• řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro kotle DxxP jsou určeny speciální šnekové dopravníky typu DRA.

Pro tyto hořáky jsou určeny tyto dopravníky:

• Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 1,7 m a průměru 80 mm
• Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 2,5 m a průměru 80 mm
• Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 4 m – rovný a průměru 80 mm
• Šnekový dopravník hřídelový pro hořák ATMOS A45/85 – DRA50 o délce 5 m – rovný a průměru 80 mm
